Jämförelse av material för flödesfältplattor för flödesbatterier och stabilitetsfördelarna med stela grafitflödesfältplattor

För närvarande inkluderar flödeskanalplattorna som används i flödesbatterier huvudsakligen flexibla grafitplattor, impregnerade flexibla grafitplattor och fluorhartsförstärkta flexibla grafitplattor. Bland dem kan flexibla bipolära grafitplattor uppleva svullnad och bubbling på grund av syre- och väteutveckling vid de positiva och negativa elektroderna under användning, vilket leder till en ökning av det totala inre motståndet, förändringar i kompressionsförhållandet hos filtkroppen och ökat flödesmotstånd. Ännu värre, på grund av bubblornas varierande storlek och placering, blir det svårt att kontrollera kompressionen, vilket resulterar i dålig konsistens över bränslecellstapeln. Impregnerade flexibla grafitplattor, vanligtvis belagda med akrylharts, är inte resistenta mot långvarig exponering för elektrolyt och elektrokemisk korrosion. När väl hartset på plattans yta är korroderat kommer väte och syre fortfarande att orsaka bubblor på plattans yta. För fluorhartsförstärkta flexibla grafitplattor tillsätts vanligtvis PVDF. Processen innebär att materialen blandas genom en cyklonseparator, sedan rullas till papper och därefter varmpressas för att tvärbinda PVDF. Denna process överensstämmer med den för konventionella flexibla bipolära grafitplattor. Jämfört med flödeskanalplattor som ofta når tjocklekar på 1,6 mm, 1,8 mm eller till och med 2 mm är det därför svårt för distributören att uppnå jämn fördelning, och varmpressning ökar kostnaderna, vilket gör flödeskanalplattorna som produceras med denna process för dyra för massapplicering. Vårt företags hårda grafitflödeskanalplattor tillverkas genom att blanda asfaltkoks och petroleumkokspulver med harts genom gjutning, följt av vätskefasimpregnering och grafitisering för att producera konstgjorda grafitflödeskanalplattor. Dessa plattor är gjutna i ett steg, utan andra material tillsatta förutom kol, och utan mellanskiktsgrafitstruktur. Därför upplever inte dessa plattor svullnad och bubbling på grund av syre- och väteutveckling vid de positiva och negativa elektroderna, vilket erbjuder hög stabilitet och relativt låg kostnad. Dessa plattor har validerats i mycket korrosiva och högväteutvecklingssystem som zink-bromflödesbatterier och järn-kromflödesbatterier, vilket visar utmärkt stabilitet. De är för närvarande de mest stabila flödeskanalplattorna för flödesbatterier.

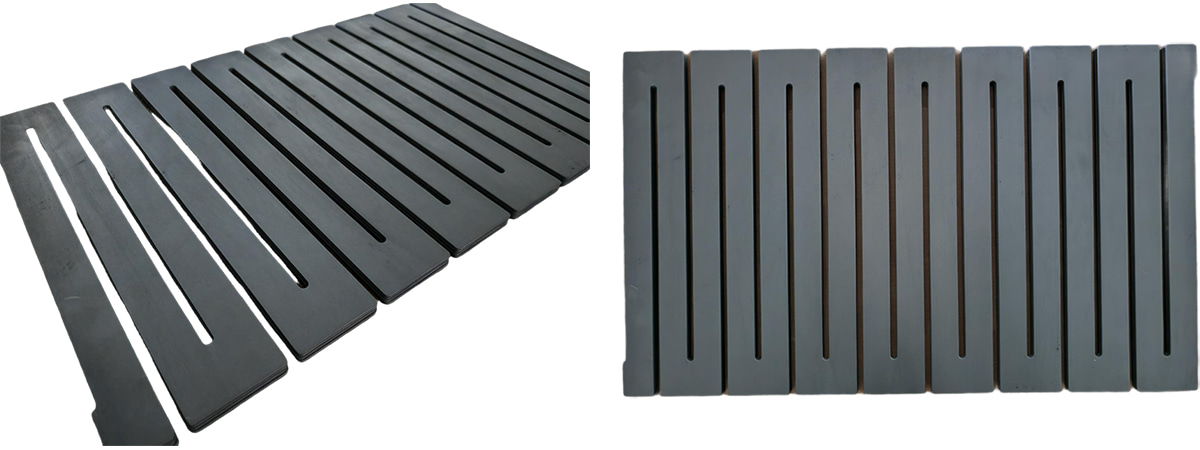

Styv löpplåt

Särskild anmärkning: Denna flödeskanalplatta löser helt problemet med bubbelbubbling och kan stabilt användas i järnkromsystem som är benägna att utveckla väte och zinkbromsystem med stark korrosivitet.
