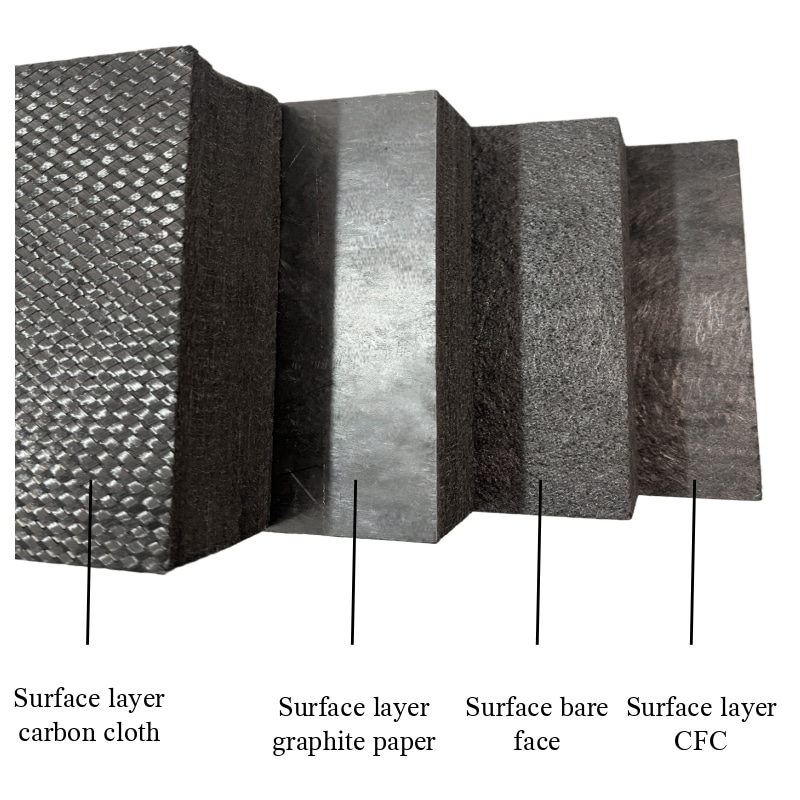

Denna produkt tillverkas genom att först väva in höghållfast kolfiber i ett nättyg, sedan nålstansa det för att bilda en förform, eller genom att lägga nättyget i lager och nålstansa det för att skapa en förform. Alternativt kan den tillverkas med en mjuk filt som basmaterial, sedan utsättas för skiktning, följt av hartsinfiltration och slutligen härdas vid höga temperaturer för att stelna hartset. Därefter grafitiseras den vid en temperatur av ≥1800 ℃ för att bilda en hård värmeisolering och värmebevarande komponent. Den har stark styvhet, självbärande egenskaper, låg specifik vikt, ingen kort fiberavgivning, låg värmeledningsförmåga och en servicetemperatur på ≤3200℃. Den är lämplig för olika typer av ugnar såsom högtrycksgashärdningsugnar, trycksintringsugnar, kiselkarbidomkristallisationsugnar, enkristallkiseldragugnar och polykristallina kiselgötugnar. Den kan tillhandahållas i olika former såsom plattor, skivor och rör, med lång livslängd och enkel installation och borttagning.
Vårt företag kan anpassa grafitfiltprodukter enligt kundernas olika tekniska indikatorer och ritningskrav.
| Namn | Enhet | Härdad filt | |
| Tjocklek | mm | 20-300 | |
| Densitet | g/cm³ | ≤0,18 | |
| Bredd/Diameter | mm | ≤1800 | |
| Längd/Höjd | mm | ≤2400 | |
| Förlängningsstyrka | Mpa | ≥1 | |
| Tryckhållfasthet | Mpa | ≥2 | |
| Värmeledningsförmåga | W/m·k | 1000 ℃ | ≤0,25 |
| 1500 ℃ | ≤0,30 | ||
| Kolinnehåll | % | ≥99,80 | |
| Värmebehandlingstemperatur | ℃ | ≥1800 | |
| Askhalt | ppm | ≤300 | |
